BMWはコーディングという作業を行うことで

イカリングことエンジェルリングを

デイライトにできたり

ワイパー作動中にエンジンを切っても

きちんと定位置に戻ってから止まったり

メーター内のデジタルパネルに

デジタルスピードメーターを表示できたり

と裏技のような隠しコマンドがあります。

今回はスマホでこの様なコーディングが出来る

Carly for BMW(旧BMWhat)を紹介します。


スポンサーリンク

ちむの325iはイカリングを

LUXIの6W LEDに交換しています。

以前にも紹介しましたが

この商品はデイライト対応で

他の製品は外側が暗くなるのに対し

内側と外側のリングが均等に綺麗に光るので

出来るならデイライトにしてみたいと思っています。

と言うかしようとしたけれど

Studieで対応していませんでしたと言われたのです。

仕方ないと諦めていたのですが

Carly for BMWを使えば

もしかしたら出来るのではないのか?

と期待が膨らみました。

Carly for BMW Lite – Android Apps on Google Play

けれどもこのアプリ

6000円弱もするなかなか高価なソフトなのです。

でもショップでコーディング作業をしてもらったら

数万円はかかるので

そう考えるとむしろ安いのかも。

でも使えなくて6000円を無駄にしてしまったら

後悔して枕を濡らすことになってしまいますので

今回はこの無料版

Carly for BMW Liteで

E90 325iと接続してみました。

接続方法は以前紹介した

ELM327 OBD2 Bluetooth for Android & PC

を使用しました。

ELM327 OBD2 Bluetooth for Android & PC by Eurostile

ELM327 OBD2 Bluetooth for Android & PC by Eurostile

今やこのインターフェイスは1000円を切る価格なので

BMWだけでなく他の車に乗られている方も

エラーコードの読み取りなどに使用できますので

1つ持っておいて損はないと思います。

ちなみにCarly for BMWの公式アダプターも

売っておりますが

そこそこの値段がしますので

ちむはamazonでELM327を買っていたので

それを使用しました。

それでは実際の作業に移りたいと思います。

まずはELM327をOBD2ポートに差します。

f:id:kinyanpu:20150821002932j:plain

E90では運転席の右足の近くにカバーで隠されています。

そして、スマホ又はPCのBluetoothの設定で

ELM327とペアリングします。

ペアリングコードは「1234」です。

f:id:kinyanpu:20150821005652p:plain

そしてCarly for BMWを立ち上げます。

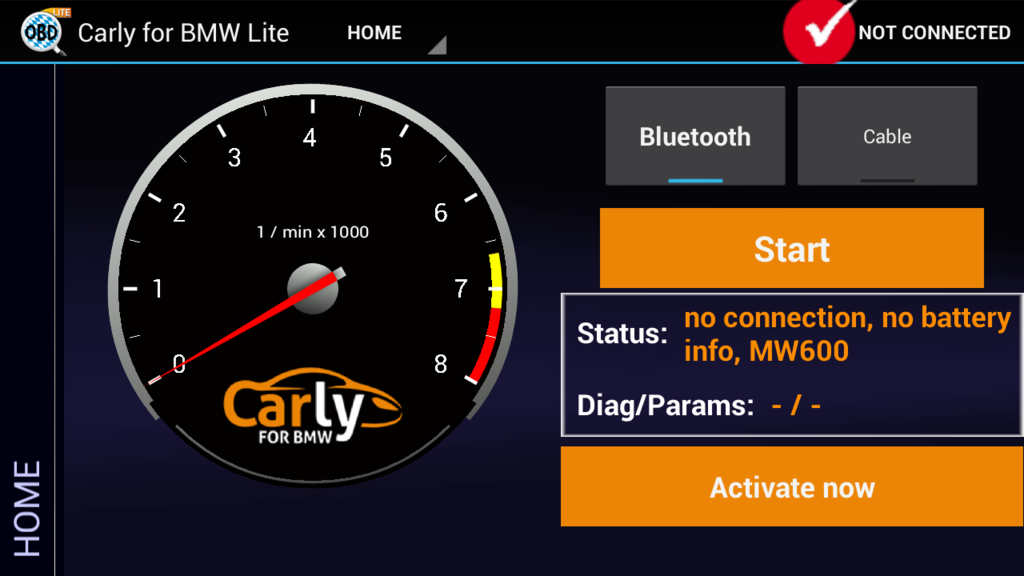

この時、ちむのスマホは

BluetoothのヘッドセットMW600とも

ペアリングをしていたので

最初上手く接続ができませんでした。

f:id:kinyanpu:20150823130631p:plain

そんな時は不必要なBluetoothデバイスの

ペアリングを一時的に解除してみてください。

きちんとELM327とペアリング出来ている状態で

Carly for BMWのBluetoothのボタンを押して

アプリとも接続させます。

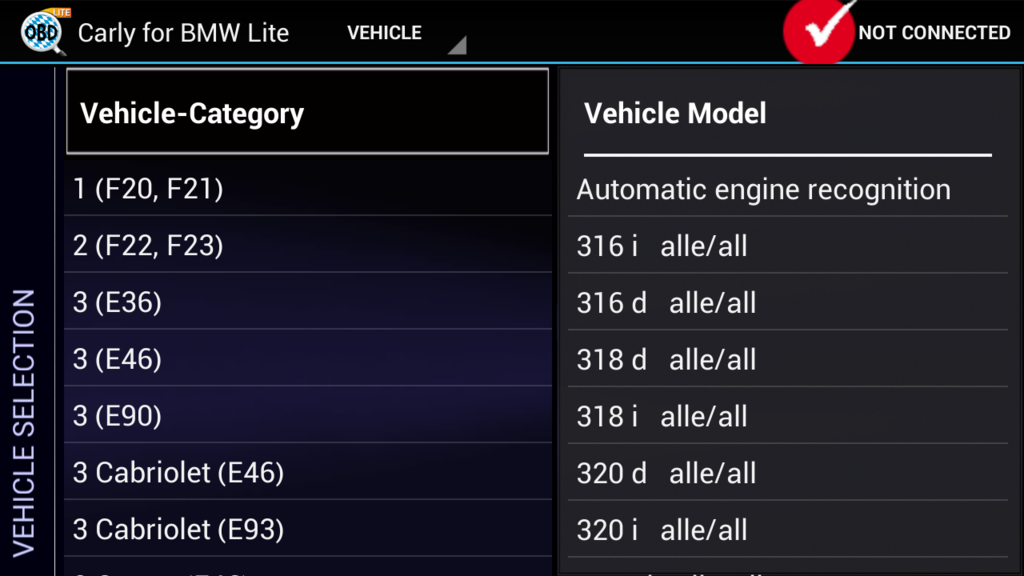

そうすると車のモデルを聞かれます。

f:id:kinyanpu:20150823132535p:plain

E90の325iを選択すると

今度はモデルイヤーを聞かれますので

ちむの場合2008年を選びました。

f:id:kinyanpu:20150823132608p:plain

そしてホーム画面にもどると

右上が緑色のチェックに変わっており

「CONNECTED」

と表示されており

左下に自分の車のモデルが表示されていればOKです。

f:id:kinyanpu:20150821010053p:plain

この状態でバッテリーの電圧も確認することができます。

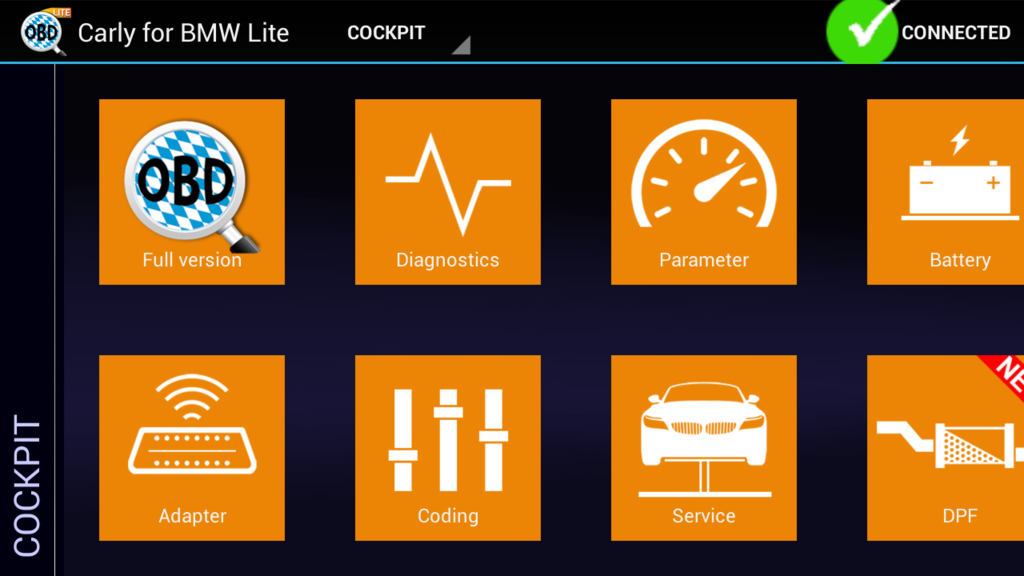

上の「HOME」をタップし

「COCKPIT」を選ぶとこのような画面になります。

f:id:kinyanpu:20150823132651p:plain

メニュー画面のようなものだと思ってください。

今回はコーディングなので下段の左から2番目の

「Coding」を選んでください。

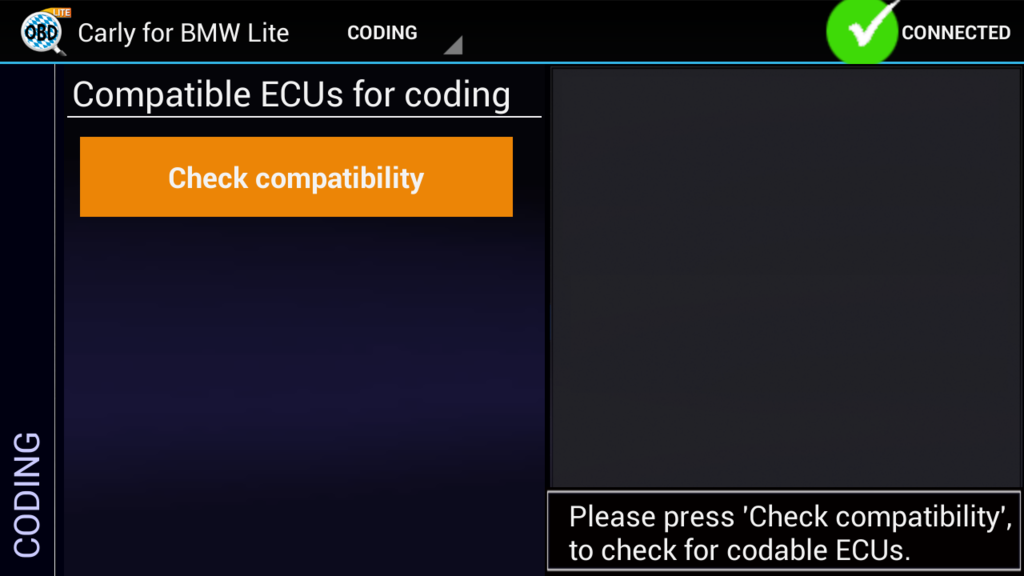

するとこのような画面になるので

「continue to coding」を選びます。

f:id:kinyanpu:20150823132717p:plain

次の画面でECUの読み取りを行います。

ここでまだ分かっていないのが

ちむの325iの場合

ACCのみONにしていると

ECUナンバーが5なのに

エンジンをかけると

ECUナンバーが6になります。

途中で消費電力の警告が出たので

エンジンをかけたのですが

ACCのみとIGN ONの場合では

コーディング出来る内容が異なるのかもしれません。

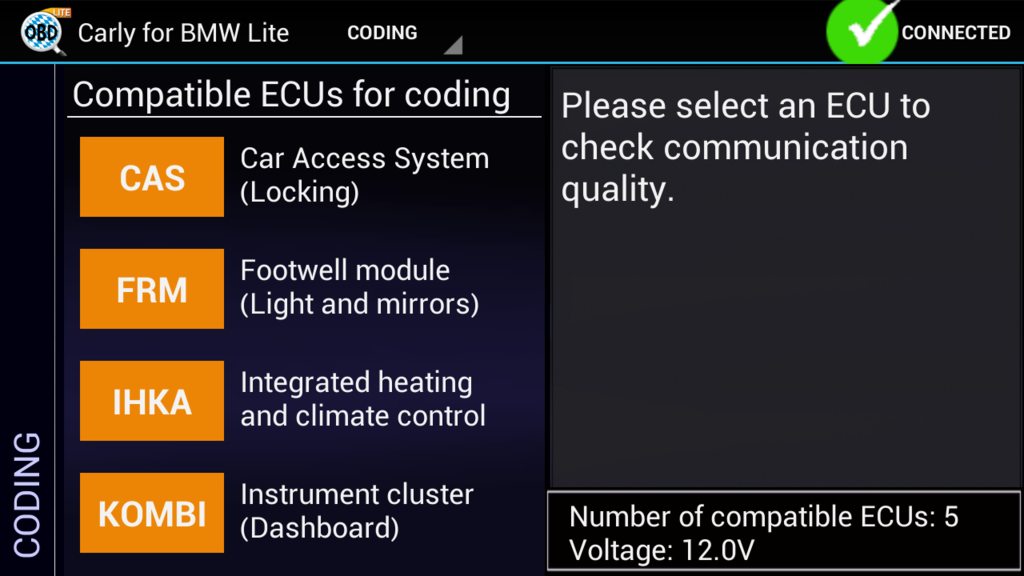

ECUの読み取りが終了すると

この様な画面になり

大まかに何をコーディングしたいのか選びます。

f:id:kinyanpu:20150823132756p:plain

f:id:kinyanpu:20150823132822p:plain

f:id:kinyanpu:20150823132852p:plain

項目は全部で8種類あったので

リストアップしますと

スポンサーリンク

・CAS

Car Access System (Locking)

・FRM

Footwell module (Light and mirrors)

・IHKA

Integrated heating and climate control

・KOMBI

Instrument cluster (Dashboard)

・CSM

Crash-security-module (Seat belt) Communication problems/Not installed

・DWA

Anti-theft alarm system Communication problems/Not installed

・JBBF

Junction-Box-Passenger (Windscreen wipers)

・CM

Cabrio module Communication problems/Not installed

となっており後半4つは

ちむの325iは非対応でした。

コーディング可能な項目は英語で書かれており

ちむの英語能力ではバッテリーやガソリンを減らしながら

瞬時に判断するには厳しいので

全項目をスクリーンキャプチャーしました。

内容まではカバーできていませんが

アプリに表示されたリストを紹介したいと思います。

CAS

Comfort start

Comfort eject

Confort open using remote

Comfort close using remote

Comfort open using keylocks

Comfort close using keylocks

Comfort close using door handle (comfort access)

Comfort folding/unfolding for sideview mirrors

Comfort closing delay (mirrors)

Power windows after ignition off

Power windows after ignition off duration

Easy entry

Easy entry Key 1

Easy entry Key 2

Easy entry Key 3

Easy entry Key 4

Selective central locking

Selective central locking Key 1

Selective central locking Key 2

Selective central locking Key 3

Selective central locking Key 4

Selective central locking – unlock fuel lid

Lock tailgate when car locked

Automatically lock vehicle duration

Automatically lock vehicle Key 1

Automatically lock vehicle Key 2

Automatically lock vehicle Key 3

Automatically lock vehicle Key 4

Lock vehicle upon ignition

Unlock car when turned off

Threshold speed for vehicle locking

Lock vehicle at x kph Key 1

Lock vehicle at x kph Key 2

Lock vehicle at x kph Key 3

Lock vehicle at x kph Key 4

Interior lights with remote

Panic alarm with remote

Unlock rear window

Unlock rear window key 1

Unlock rear window key 2

Unlock rear window key 3

Unlock rear window key 4

Unlock rear window with outside trunk lid button

Unlock rear window with outside trunk lid button Key 1

Unlock rear window with outside trunk lid button Key 2

Unlock rear window with outside trunk lid button Key 3

Unlock rear window with outside trunk lid button Key 4

Unlock rear window with footwell switch

Unlock rear window with footwell switch Key 1

Unlock rear window with footwell switch Key 2

Unlock rear window with footwell switch Key 3

Unlock rear window with footwell switch Key 4

Prohibit engine start with out brake

Arm/Disarm Anti-Theft Alarm System

Continue window function when door is opened

Mirror tilt 1/2

Mirror tilt 2/2

Tilt mirror in reverse

Comfort folding/unfolding for sideview mirrors

FRM

Electrochromatic mirror dimming

Seatbelt Hand-Over driver

Seatbelt Hand-Over passenger

Flasher with bi-xenon

Front fog lights and high beams not simultaneously

Turn off interior lighting after 2 minutes

Soft turn on/off for interior lighting

Lights-on warning

Hazard lights

Crash lights

One-touch turn signal function

One-touch turn signal function Key 1

One-touch turn signal function Key 2

One-touch turn signal function Key 3

Cornering lights 1/3

Cornering lights 2/3

Cornering lights 3/3

Cornering lights – reverse gear

Cornering lights – brightness

Cornering lights – Key 1

Cornering lights – Key 2

Cornering lights – Key 3

Cornering lights – Key 4

Brake force display 1/2

Brake force display 2/2

Brake force display – minimum speed

Brake force display – blinking speed

Brake force display – angel eyes

Brake force display – outer brake lights

Brake force display – inner brake lights

Brake force display – third brake light

Brake force display – tail lights

Brake force display – rear fog lights

Daytime running lights 1/2

Daytime running lights 2/2

Daytime running lights – Key 1

Daytime running lights – Key 2

Daytime running lights – Key 3

Daytime running lights – customization

Daytime running lights – high beams brightness

Daytime running lights – front fog lights

Daytime running lights – front fog lights brightness

Daytime running lights – front turn signals

Daytime running lights – angel eyes

Angel eyes brightness daytime running lights

Daytime running lights – sidemarker

Daytime running lights – number plate lighting

Daytime running lights – tail lights

Daytime running lights – inner brake lights

Daytime running lights – 3rd brake lights

Angel eyes brightness standing lights

Angel eyes brightness parking lights

Brightness of Angel Eyes 1 – alternative

Brightness of Angel Eyes 2 – alternative

Brightness of Angel Eyes 3 – alternative

Sidemarker (US)

Sidemarker (US) brightness

Corner LEDs

Turn signals front as LED

Turn signals rear as LED

Angel Eyes warning

Turn signals front warning

Fog lights front warning

High beams warning

Low beams warning

Turn signals rear warning

Outer brake lights warning

Inner brake lights warning

Third brake light warning

Tail lights warning

Reversing lights warning

License plate light warning

Rear fog light left warning

Rear fog light right warning

Angel Eyes voltage monitoring 1/2

Angel Eyes voltage monitoring 2/2

Turn signals front voltage monitoring 1/2

Turn signals front voltage monitoring 2/2

Fog lights voltage monitoring 1/2

Fog lights voltage monitoring 2/2

High beams voltage monitoring 1/2

High beams voltage monitoring 2/2

Low beams voltage monitoring 1/2

Low beams voltage monitoring 2/2

Turn signals rear voltage

Turn signals rear voltage monitoring 1/2

Turn signals rear voltage monitoring 2/2

Braking lights voltage monitoring 1/2

Braking lights voltage monitoring 2/2

Inner brake light voltage monitoring 1/2

Inner brake light voltage monitoring 2/2

Third brake light voltage monitoring 1/2

Third brake light voltage monitoring 2/2

Tail lights voltage monitoring 1/2

Tail lights voltage monitoring 2/2

Reversing lights voltage monitoring 1/2

Reversing lights voltage monitoring 2/2

License plate lighting voltage monitoring 1/2

License plate lighting voltage monitoring 2/2

Rear fog light left voltage monitoring 1/2

Rear fog light right voltage monitoring 2/2

Optical confirmation for unlocking vehicle

Optical confirmation for unlocking vehicle Key 1

Optical confirmation for unlocking vehicle Key 2

Optical confirmation for unlocking vehicle Key 3

Optical confirmation for locking vehicle

Optical confirmation for locking vehicle Key 1

Optical confirmation for locking vehicle Key 2

Optical confirmation for locking vehicle Key 3

Activate follow me home lights

Follow me home lights with remote

Cancel follow me home lights

Extend follow me home lights

Follow me home lights duration

Follow me home lights duration Key 1

Follow me home lights duration Key 2

Follow me home lights duration Key 3

Welcome lights

Welcome lights Key 1

Welcome lights Key 2

Welcome lights Key 3

Welcome lights Key 4

Welcome lights duration

Welcome lights – low beams

Welcome lights – brake force display

Welcome lights – braking lights

Welcome lights – turn signals front

Welcome lights – turn signals rear

Welcome lights – high beams

Welcome lights – number plate lighting

Welcome lights – front fog lights

Welcome lights – rear fog lights

Welcome lights – corner LEDs

Welcome lights – parking lights front

Welcome lights – parking lights rear

IHKA

Save circulation settings

Show ‘Auto’ in automatic mode

Blower level during automatic air conditioning

Blower symbol

Off-Mode Memory

Automatic compressor with air conditioning 1/4

Automatic compressor with air conditioning 2/4

Automatic compressor with air conditioning 3/4

Automatic compressor with air conditioning 4/4

Start/Stop-Automatic memory

KOMBI

Digital speedmeter

Digital speedometer correction

Correction’ analog speedometer

Blank line in dashboard

Speed limit warning

Temperature warning

Ignition key warning

GPS time correction

Permanent speedometer lighting

Momentary fuel consumption

Cruise Control speed display

Daytime running lights in OBC

Light sensitivity in OBC 1/2

Light sensitivity in OBC 2/2

Gear shift indicator 1/2

Gear shift indicator 2/2

Gear shift indicator key 1/2

Gear shift indicator key 2/2

Threshold for low range warning

Threshold for tank reserve warning

Threshold for tank reserve warning

これらがちむの325iで表示された

コーディング可能な項目です。

最初の2項目がやたらと多いです。

先ほども書きましたがIGN ONで読み取ったので

ACCのみだと変わるかもしれないので注意してください。

この中で使いたい項目は

Daytime running lights – angel eyes

でイカリングをデイライト化したいと思います。

他にもいろいろなライトをデイライト化できそうです。

あとはCoding項目には含まれておらず

Batteryの項目なのですが

バッテリーを載せ替えた時にリセットする機能があるので

それが気になります。

純正だと70Aですが容量を大きくした場合には

容量の変更をしなければエラーが出るらしいです。

ネットで見た内容では

バッテリーが弱ったので70Aから100Aに載せ替えた方が

新しいバッテリーなのに消費電流増大のエラーがIGNの度に

出てしまうといった報告がありました。

そういう場合にもこのアプリを使えば

エラーを回避することが出来そうです。

また、エラーコードも読み取れ

必要とあらばリセットも出来るようなので

かなり使えそうなアプリではあります。

しかし、値段がネックなので

本当に必要になったら買おうかと迷い中なのです。

自分の備忘録も兼ねてこの記事を書きましたが

もし、コーディングをお考えの方で

どんな項目が出来るのだろうと思っている方は

参考にしていただければと思います。

www.mycarly.com

スポンサーリンク
